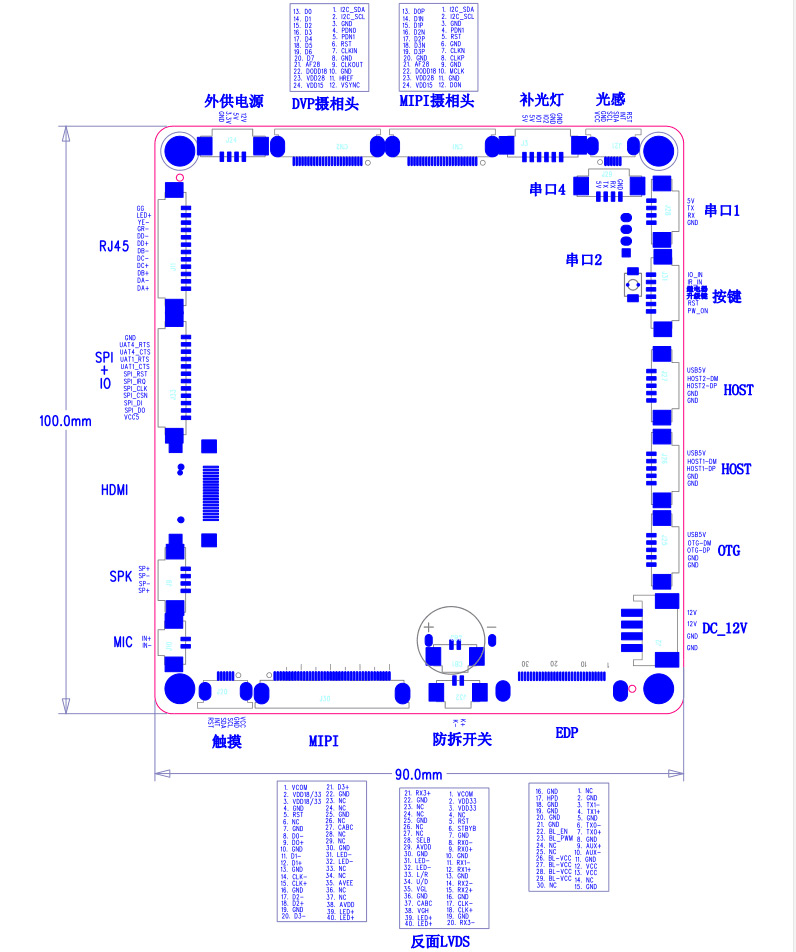

尺寸：100mm*90mm*7mm,板厚1.6mm
螺丝孔规格：∮3.5ssmm x 4
概述：
目前市场应用最广泛的是人脸识别行业，如校园班牌，门禁机，访客机, 人证机，考勤机等人脸识别产品。该款RK3288主板 用于一体式嵌入设备为主，超薄内嵌，广泛应用于小尺寸一体机。壁挂式，立柱式，桌面式等。
特点：
高性能。RK3288 芯片采用四核 A17 方案，是目前市面上性能最强的四核芯片之一。采 用了一个全新四核拥有八核速度超强性能的芯片 RK3288 主板方案，对比市面常见的单 核、双核、四核、八核方案，在性能上有质的飞跃，能够播放各种格式高清 4K*2K 视 频，能处理复杂的互动操作。
高稳定性。RK3288 安卓一体板，在硬件、软件上，增加自己独有的技术来保证产品的 稳定性，可以使最终产品达到 7*24 小时无人值守。
高集成度。RK3288 安卓一体板集成了百兆以太网、WiFi、蓝牙、15W 功放、TF 卡扩展、 、IR 遥控功能、HDMI 输出、LVDS、eDP、麦克风、 重力感应,GPS 等等功能，大大简化了整机设计。超薄式的主板设计，能让整机设计的 更加美观。
高扩展性。丰富的扩展接口.3个USB接口(3个插针,其中1个OTG USB),SPI可扩展4个串口或者4个GPIO接口，可以满足市场上各种外设的要求.
基本硬件规格：
主要硬件指标 | |
CPU | RK3288, 四核ARM Cortex A17，主频 1.8GHz |
内存 | 2/4G(可选) |
内置存储器 | EMMC 8/16/32G/64G/(可选) |
内置ROM | 2KB EEPROM |
解码分辨率 | 最高支持3840*2160 |
操作系统 | Android 5.1 |
播放模式 | 支持循环、定时、插播等多种播放模式 |
网络支持 | 3G/4G、以太网、支持WiFi/蓝牙4.0、无线外设扩展 |
视频播放 | 支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
图片格式 | 支持BMP、JPEG、PNG、GIF |
USB2.0接口 | 3个USB插座 |
Mipi 屏 | 40pin FPC接口 |
Mipi摄像头 | 24pin最高支持1300W |
DVP摄像头 | 24pin最高支持1300W |
触摸屏 | 2路I2C，多路USB接口；支持红外的、电阻、电容触摸屏 |
串口 | 2个串口插座，SPI可外接4个串口 |
GPS | 外置GPS（可选） |
WIFI、BT | 内置WIFI，BT4.0（可选） |
3G/4G | 外置WCDMA,EVDO,4G全网通,支持语音通话（可选） |
以太网 | 1个，千兆以太网向下自适应 |
LVDS输出 | 40pin可直接驱动单8路LVDS屏 |
eDP输出 | 30pin可直接驱动多种分辨率的eDP接口液晶屏，最大支持到4K |
HDMI输出 | 1个,支持1080P@120Hz，4kx2k@60Hz输出 |
音视频输出 | 支持左右声道输出，4R/10W功放*2 |
RTC实时时钟 | 支持 |
定时开关机 | 支持 |
系统升级 | 支持USB升级，远程OTA升级和增量升级 |
电源输入 | DC12V |
外接电源 | STB电源，支持3.3V 5V 12V |
◆ 其它一些标准外接接口以及功能:
存储接口 | USB | HOST接口,支持数据存储,数据导入,USB鼠标键盘,摄像头,触摸屏等 |
TF | 最高支持32G | |
以太网接口 | RJ45接口 | 支持千兆有线网络 |
HDMI接口 | 标准接口 | 支持HDMI数据输出,最大支持1080P |
耳机接口 | 标准接口 | 3.5mm标准接口 |
3G/4G接口 | PCI-E标准接口 | 支持华为、中兴等多种Mini PCI-E 3G/4G模块 |
SIM卡接口 | 标准接口 | 支持各种制式（取决于3G/4G模块） |
DVP摄像头 | 24pin | 1300W |
补光灯座 | / | / |
光感座 | / | / |
SPI | 拓展口 | 可以拓展4路IO或者4路串口 |
EDP屏 | 30pin | 可以直接点小尺寸EDP屏无需转接板 |
MIPI屏 | 40pin | 支持小尺寸MIPI屏可以直接点亮 |
防拆开关 | / | / |
外接供电 | 电源 | 可外接锂电池3.3V 5V 12V |
基本软件规格：
操作系统 | Google Android 5.1 |
基本软件功能 | 相机，网页浏览、网络聊天、电子邮件、电子书、资源管理器 |
音效模式 | 时钟、闹钟、计算器、录音 |
语言支持 | 多国语言 |
录音 | 支持 MP3、WMA 格式录音 |
工具 | Calendar |
Alarm Clock | |
计算器 | |
便条纸 | |
天气+时钟 | |
录音 | |
文书处理 | EPUB, WORD, EXCEL, POWERPOINT, PDF, TXT |
电子书 | PDF/TXT/CHM/DOC/EXCEL/EPUB/RTF/FB2 |
日程 | 日历 |
输入法 | 标准 Andriod 键盘，可选第三方输入法（中文、韩文、日文等） |
网络 | Browser -ChromeLite |
GOOGLE Market | |
Gmail | |
Google talk | |
系统管理 | APK 安装器 |
原生态 Android 系统，开放 root 权限，可进行产品定制开发 | |
实时远程监控，系统崩溃自恢复，7*24 小时无人值守 | |
System setting | |
Google Maps | |
Global time | |
支持 OTA 远程升级 | |
支持 wifi display |
